我國線性文化遺產保護及時空可視分析技術研究中期檢測報告

一、研究進展情況

主要內容：①研究計劃總體執行情況及各子課題進展情況；②調查研究及學術交流情況（調研數據整理運用、文獻資料收集整理、學術會議、學術交流、國際合作等）；③成果宣傳推介情況（成果發布會、《工作簡報》報送情況、國家社科基金專刊投稿及采用情況等）；④研究中存在的主要問題、改進措施，研究心得、意見建議；⑤其他需要說明的問題。

注：2012年立項的項目主要填寫2014年7月以來的研究進展情況。

2015年度，本項目進展順利，已取得初步研究成果，發表核心期刊論文12篇，完成畢業論文6篇，取得發明專利3項，課題組共培養博士生3名，碩士生5名。課題研究?jī)?nèi)容包含明長城軍事防御體系地理信息數據庫的構建、以長城軍事聚落為對象的時空可視分析系統構建、防御體系系統關系研究、規劃布局機制研究、長城價值評估方法研究以及古建低空攝影測量方法研究等。

一、研究計劃總體執行情況及各子課題進展情況

1、子課題二、明長城軍事防御體系地理信息數據庫

課題組成員經過多次實地考察與文獻收集整理獲得軍堡GPS坐標、建置時間、城池規模、城池級別等屬性數據。通過SRTM-3數字高程地圖、國家基礎地理信息數據、歷史地圖和GPS數據構成長城軍堡的空間數據。數據庫內容包括明長城軍事防御聚落的地理信息數據和聚落相應的尺寸、面積、等級、駐軍、建造年代等屬性數據，以及長城周邊區域地形地貌、河流等地理環境信息數據。

圖1 九邊軍事防御聚落密度制圖

2、明長城宣大山西三鎮軍事防御聚落體系宏觀系統關系研究

研究選擇宣大山西三鎮長城軍事防御聚落體系為研究對象，以分形理論和系統理論為主要視角，基于歷史資料、研究成果、調研資料以及試驗數據，綜合運用 GIS 空間地理信息分析、數學以及統計學等研究方法，多維度、多層次和定量化揭示明長城軍事防御聚落體系的宏觀系統關系。

研究發現長城軍事防御聚落體系，是在傳統聚落體系演化模式和線性長城雙重動力作用下，生成的聚落體系與線性長城耦合的復雜分形結構。軍事防御聚落體系相關的聚落等級規模結構、駐軍等級規模結構、交通網絡系統以及空間結構，三者在宏觀層面遵循一致的生成規則和運行機制；基于此進一步嚴格界定長城軍事防御聚落體系正式形成的標準及時間，并定量和定性描述聚落體系與線性長城耦合的系統關系和動力演化機制；基于理論模型，從宏觀系統關系角度，初步探索軍事防御聚落體系的主體性、長城的系統性價值、以及軍事防御聚落體系與長城的系統關系和協同防御機制。

圖2 宣大山西三鎮長城軍事防御聚落體系分布圖（高程圖）

圖3 宣大山西三鎮軍事防御聚落規模空間分布

圖4 宣大山西三鎮中心趨勢度分布

圖5 宣大山西長城軍事防御聚落體系道路復原圖

圖6 烽傳線路與道路分布的關系

圖7 宣大山西三鎮軍事防御聚落體系驛傳系統圖

3、子課題一、明長城整體性研究之軍事防御體系規劃布局機制研究

本研究在充分的史料和現場考察基礎上，基于軍事地理學、地緣學說、“中華民族多元一體”理論和整體史觀思想等研究方法理論的支撐，通過實證分析、規范分析等方法，從自然、社會、人三個方面對明長城軍事防御體系的規劃布局和選址的機制進行研究，強調防御體系的整體性，著眼明長城軍事防御體系內外兩側，將農、牧雙方均納入研究范圍，解讀不同因素與體系層次結構布局的作用關系，并做數據化、圖示化整合與梳理，最終綜合研究結論，提出明長城秩序帶概念是對明代邊防地帶的社會秩序的精煉概括，從自發秩序和建構秩序兩方面，對明長城秩序帶概念進行解讀。

圖8 明長城軍事防御體系和秩序帶結構示意圖

圖9 明遼東鎮軍事防御體系層級結構示意圖

圖10 明長城沿線重要軍事防御體系分布圖

4、清代長城北側城鎮研究 ——以漠南地區為例

研究以清代漠南地區治所城鎮為研究對象，遵循“過程——格局——組織——機理”的遞進順序，以 Arc GIS、SPSS、MATLAB以及分形、點軸理論為手段，從沿革歷程、空間格局、組織結構、單體形態等方面對其進行系統分析和定量刻畫。

對城鎮發展歷程進行追蹤和還原，指出清初長城內側軍管型向民治型政區轉變拉開了長城帶開發的序幕，在移民和商貿的推動下，蒙地城鎮遵循“設官→設治→設官”的漸進模式，以口北三廳為起點沿長城線作橫向和縱向擴散，城鎮發展具有明顯的階段性。運用分形幾何相關理論對城鎮體系的空間格局進行定量刻畫，以歸化城和承德府為核心形成聚集。通過對比分析城鎮行政格局、軍事格局、市場格局的差異，理解邊地城鎮體系演化的地域性以及趨勢性。對城鎮單體形態特征進行總結和概括。

圖 11 區域城鎮群規模

圖12 長城縱向防御體系圖

圖 13 應激狀態下漠南地區可能出現的統轄格局

圖 14 清代內蒙古地區治所城鎮密度圖

5、中國古建筑單體低空攝影測量外業策略研究

研究從測繪的角度分析中國古建筑或文化遺產的自身結構以及其周邊環境的特點，進行歸納和分類，分為土石遺址、大型木構建筑、古建筑細部構造、塔、古村落五種類型及特殊環境的測繪，繪制范式圖。通過向交叉學科的請教和實地試驗，總結出了確保人員、設備以及文物安全的操作經驗。從流程管理、數據處理、成圖方法更新等角度總結了無人機與其他地面測繪手段的“空地一體化”測繪配合方法。并對低空攝影測量在未來古建筑測繪中發揮的作用和存在的價值進行了梳理，提出了改進的方向。

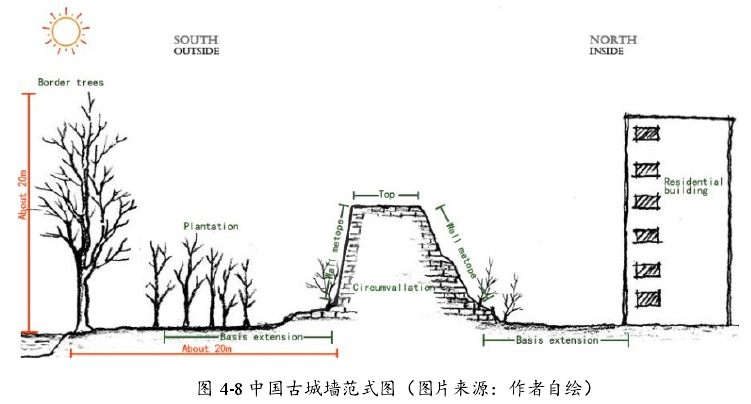

圖15 中國古城墻范式圖

圖16塔豎向航線標準拍攝范式平面圖

圖17多源數據拼合與制圖輔助

圖18壽皇殿南側正立面測繪圖（彩色正射影像與黑白線圖的合并展示）

7、“空-地-人協同”模式下古建筑測繪內業圖示方法革新研究

本研究基于低空攝影測量和現有地面測繪技術提出了“空-地-人協同”的古建筑新型測繪模式。針對當前新型測繪成果缺少統一的圖示規程和使用方法的現狀，從現代工程制圖的一般性原則出發，在參考古今國內外建筑遺產圖示先例的基礎上，總結了以“彩色正射影像圖”為代表的新型測繪成果內業制圖的原則和標準，作為二維線劃圖的有力補充，豐富了建筑遺產測繪成果的類型。本研究意在對這些新型測繪成果內業成圖的可行性、實用性、實施的價值性及合理性進行探究，歸納和總結出新型測繪成果的成圖方法和圖示的相關統一標準，作為二維線劃圖的有力補充，并擴大新型測繪成果在建筑遺產測繪領域的實際應用。

圖19 景山壽皇殿西側牌坊東立面彩色正射影像圖

圖20 景山壽皇門三維點云模型

圖21 白塔從點云到三維模型到且水平剖切尋找形心以測量歪閃

8、子課題5線性文化遺產時空可視分析技術與決策支持系統的設計與開發實現

本課題組成員通過討論分析進一步凝練了本課題的研究目標與內容：

1. 在文化遺產數字化保護的背景下，分析長城作為線性遺產的特征，基于數據挖掘，可視分析知識，摸索分析長城遺產數據的方法，通過信息聚類分析及可視化設計，遵循目前使用的領域方法，為長城研究領域?qū)＜业墓ぷ魈峁┬畔�檢索、分析及假設驗證的工具。

2. 將時間、地理學中的時空路徑、時空棱柱概念引入長城遺產的時空演化分析，通過構建時空路徑和時空棱柱對長城防御體系的時空演化構建可視化分析的信息系統。

3. 構建長城線性文化遺產地的可視化信息技術平臺系統，有效地存儲、管理、查詢長城資源普查的信息數據。

4. 在此基礎上進一步提供挖掘信息背后隱藏規律的系統工具，從而為專家和決策者為決策者提供研究手段和決策依據，幫助制定科學合理的預防性保護和管理目標等保護策略。

5. 推動基于現代信息技術支撐下文化遺產探源技術的發展，提高我國文化遺產保護和研究水平，最終為我國的世界線性文化遺產地預防性保護和科學化管理提供理論支撐、方法指導、工具支持和經驗借鑒。

課題5開展研究工作目前的進展情況：

1. 本課題與課題1、課題2組間進行了多次討論，從該課題組獲取了大量關于長城研究的文獻和成果，如：《明遼東鎮軍事聚落分布及防御變遷》《中國長城志卷六邊鎮堡寨關隘》等，這些內容為可視化提供了數據分析的依據。

2. 為了完成課題研究，課題組成員在統計學、圖形學（Computer Graphics）、地理信息系統（GIS）、數據挖掘(Data Mining)、人機交互等領域分別進行了系統的知識學習及文獻研究。在此基礎上開展了下列工作。

①將半結構化、非結構化的數據轉化為結構化數據；

采用數據提取、數據規范化檢查、虛擬表定義、分段導入和表格定制等策略解決關系數據庫與Word表格之間的數據轉換問題。

Eg. 大同鎮城：

城池地理位置：大同鎮城大同城，位于桑干河與十里河交匯處，西、南、北三面環山，東臨御河，同時地處山西、京師與內蒙古交通要道上，軍事與商業上的地理位置均十分重要。明時城內官兵13.5萬人，馬騾5.1萬頭，為駐守重兵之地。

城池空間結構：洪武五年（1372）徐達將原來的土城加以整修并砌磚，城呈正方形，周12.6里（7405.2 米），高4丈2尺，四面各開一門，主干道正對城門呈十字形。轉換為：

②對結構化的數據做相關性分析、聚類分析等；

長城作為線性遺產的特征，主題繁瑣交錯，涉及的信息量巨大，將整理好的結構化數據進行深入分析，提煉數據間的相關性系數、潛在規律、特點等。具體分為了長城工程建筑、長城公共建筑、地理環境、軍事聚落、歷史事件等部分。下圖為分析表格的局部截圖。

3.根據數據預分析的結果設計實現一個可視化信息架構設計。

①時間信息軸與行政區域的可視化設計

因長城遺產地的時間跨度很長，用不同顏色標注不同的時間點劃分，將時間軸設計為可拉伸形態，在歷史全貌與特定時間段之間實現過渡轉換，同時將歷史事件與時間、長城建筑與時間分別建立關聯，提供特定時間點搜索。

圖22 時間軸可視模塊

圖23 基于朝代及年份選取的時間維度可視化方案

②空間、地貌與行政區域的可視化

空間問題涉及了地理信息坐標（空間位置），地形地貌信息（空間形態），也不可或缺的涉及到了行政區域的劃分與變遷（空間聯系）。此處旨在探討一種能夠有效可視化呈現，并結合有效信息檢索的技術方法。將區域、地貌、地理做了高度關聯，結合線性遺產地的特征，設計為拖拉伸展的形式，既可以全盤瀏覽全部，也可以拖拽至特定區域?yàn)g覽局部信息。

圖24空間軸可視模塊

圖25對應地形特征的空間維度可視化方案

③長城軍事防御體系可是分析系統設計

系統框架設計

系統利用SpeedPHP框架。SpeedPHP是一款全功能的中國PHP框架應用系統。由于它的速度飛快，而且上手容易，所以很多小網站都廣泛采用此框架。本系統也采用此框架。此框架中，本系統擴展了md5password類。此類用于把明文的密碼在客戶端的瀏覽器中加密發送。

數據庫設計

數據庫設計是整個系統設計中非常重要的步驟。本設計把數據庫按照朝代，省和對象特征來分成。對象特征分為本體建筑，軍事聚落，公共建筑，防御編制，經濟貿易，民族文化和軍事史料。有長城的省為新，青，甘，寧，蒙，秦，晉，豫，翼，京，津，魯，遼，吉和黑。 除了這些長城數據的表之外，還有用戶表，用戶授權表，用戶編輯提交數據名稱表，用戶表的狀態表，省鎮關系表，英中文對應表。

圖26 長城軍事防御體系可是分析系統架構圖

圖27長城時空演化可視分析系統的總體結構

圖28系統可選擇模塊

后臺系統流程設計

設計后臺有兩種角色：一種為一般管理員，另一種為超級管理員。一般管理員負責錄入數據，修改數據，而超級管理員負責審核一般管理員提交的數據。如果審核通過，將數據覆蓋到數據庫，如果審核不通過，將修改意見會送到一般管理員。一般管理員的編輯數據和提交數據的數量沒被限制。超級管理員有管理自己的賬號和一般管理員賬號的功能。一般管理員和超級管理員的業務處理流程圖。

前臺系統流程設計

系統前臺利用Ajax技術跟后臺進行數據通信。一共生成7個線程。每個線程根據選擇的朝代和省從服務器帶來JSON格式的數據。JSON格式的數據由PHP生成。然后在客戶端的瀏覽器根據選擇的菜單選項來過濾要顯示的對象。7個線程都運行完之后，根據要顯示的對象查找最大最小的經緯度。根據此四個經緯度計算出中心點的位置。系統前臺的流程圖如圖所示：

圖29后臺系統流程圖

圖30前臺系統流程圖

二、研究成果情況

1、代表性成果簡介

（1）基于Voronoi圖的明代長城軍事防御聚落空間分布

軍事聚落空間分布的探析是子課題1和子課題2的重要研究?jī)?nèi)容，此成果已整理成學術論文發表在核心期刊上，文章基于明代長城軍事防御聚落生成Voronoi圖，采用變異系數、最鄰近點指數以及ＧＩＳ的密度制圖和地理統計分析等方法，從宏觀和微觀層面，分析軍事防御聚落的空間分布特征，證實其存在明確和復雜的層次結構，并進一步分析地理環境和戰略地位對空間布局的影響。

目前，聚落研究領域廣泛采用地理學分析軟件和多種數學方法以實現目標的精確量化研究。研究將聚落群視為空間點集目標，分析其空間分布特征、歷史演進以及動態變遷等問題，而點集空間分布的研究方法主要涉及變異系數、最近鄰點指數、柯爾摩哥夫－史密爾諾夫公式和羅倫茲曲線等．基于這些有效工具，學者在聚落考古和現代城鎮聚落等方面進行了精確的量化研究。聚落考古方面，對中原地區、兩河等流域、山東等人類文明主要聚落遺址的空間分布、文化特征和歷史演化開展了深入研究；現代城鎮聚落方面，就城鎮體系和農村聚落的空間布局、土地利用、規模分布、時空演化等問題進行了廣泛探索。然而，研究工作普遍存在過于側重一般性聚落及熱點領域的問題，忽視了對某些特定功能類型聚落的深入關注，致使其研究長期停滯不前．本文基于Voronoi圖，采用變異系數（ＣＶ）、最鄰近點指數以及ＧＩＳ的密度制圖等分析工具，研究明代長城軍事防御聚落的空間分布特征，分析地理環境和戰略地位等因素對其空間分布的影響。見下圖

結論：明長城軍事防御聚落布局呈現明確、復雜的層次結構．其宏觀布局以北京為中心，不同層次聚落密度梯度由近及遠遞減；而微觀布局則呈以長城為線性目標的層狀聚集形態，且聚落密度梯度趨向長城遞增。２種尺度下，聚落分布的密度梯度呈反方向變化，形成復雜的層次結構。同時，聚落分布與所處地理環境密切關聯，山巒溝谷地形加密聚落原規劃布局，平緩地形則有助于保持原規劃狀態；而沿線聚落布局則與地形要素———溝谷孔道高度相關。軍防聚落以其復雜的層狀結構，與長城本體共同組成層次豐富、連同協動的系統防御整體，在明朝２００多年的進程中有效實現了保家衛國、拓疆實邊的歷史功能，并以其無與倫比的浩大規模、壯美身姿以及豐富文化價值，成為中華民族的象征和人類文明的偉大奇跡。

（2）基于GIS的明代長城邊防圖集地圖道路復原——以大同鎮為例

古地圖道路復原是長城防御體系驛路交通系統研究的關鍵科學問題，課題組基于實地調研成果，借助GIS技術進行復原研究，此項研究將對長城文化遺產整體性原真性研究有重要科學價值。以往研究已對長城墻體和點狀分布的軍事聚落有空間分布的規律的把握和揭示，但各軍事聚落之間的連接，即烽傳驛遞系統，是往來策應、傳遞軍情、后勤給養的生命線，也是整個明長城系統研究的主要內容，因資料匱乏，遺存較差而難以找到歷史真實位置。此項研究已撰寫成期刊論文發表在核心期刊上。

文章基于ＧＩＳ的表面成本和最短路徑分析，以明代長城邊防圖集為依據，計算并繪制明長城軍事防御聚落——大同鎮的道路圖，復原其空間布局、交通網絡和驛傳通行等信息，并論證ＧＩＳ用于復原古代道路的可行性。同時，基于道路圖初步分析大同鎮的防御機制。

（3）明長城軍堡形態規制研究與比較 ——以西北地區為例

軍堡形態規制研究是子課題1中“從建筑學角度對各層次軍事聚落和防御工事的典型實例研究”的專題研究，作者結合西北大同、榆林、寧夏、固原四鎮以往實地考查和研究成果展開比較研究。

文章首先從總體上分析了明長城防御體系的總體概況，并重點統計分析西北四鎮大同鎮、延綏鎮、寧夏鎮和固原鎮修建規模、軍堡數量和修建時間等因素。

其次，從社會學層面的詳細闡釋明長城防御體系在建設和使用過程中的內部管理模式，分析軍堡的制度分級以及各層級之間的相互作用，結合延綏鎮具體數據統計分析明長城軍堡的管理組織以及軍屯軍戶的組織管理狀況，并詳述長城沿線西北四鎮馬市的起源與發展。

再次，以大同鎮為例統計分析軍堡的平面布局、建筑特征，從建筑學層面詳細分析軍堡的形態規制，并試圖總結其建造規律。文章最后對明長城西北四鎮各級軍堡保存現狀進行統計，簡要分析其發展成因，找到明代軍堡等級與現在城市行政區劃之間的對應關系。分析明長城軍堡遭到破壞的各方面原因，并提出相關保護規劃建議。以下是相關圖表。

（4）明長城文化遺產整體性價值評估研究

研究從明長城文化遺產的研究現狀入手，闡述了現階段國內對明長城研究的主要成果以及不足，提出對其的價值評估并不全面的觀點。闡述了西方學界以蓋蒂保護研究所（GCI）為代表的文化遺產價值評估體系，介紹了體系中價值的描述、價值評估的方法論、價值評估的具體工具、價值評估和遺產保護決策制定之間的關系四部分內容，結合該體系，來生成明長城文化遺產整體性價值評估框架。以經濟價值為衡量指標，在對文化遺產經濟價值評估方法進行綜述后，運用模糊矩陣評價法對明長城文化遺產進行模擬價值評估，并提出相關的方法建議。

（5）開發完成了面向線性文化遺產以長城軍事聚落為對象的時空可視分析系統

子課題5成員根據課題申報的計劃開展工作，進一步分析了知識庫內容的構成特征，對以長城軍事聚落為對象的時空可視分析系統做了定義及深化設計。實現了在復雜的信息可視化環境中，采用時空維度的便捷定位，同時結合清單、字段搜索作為輔助導航工具，采用多視圖的交互界面，合理規劃功能區域，以及不同類型信息的上下文關聯，做到主次分明，令用戶最為直觀、快捷、有效地使用本系統。長城遺產可視分析系統建設的根本目的對長城軍事防御體系的數據進行管理并建立數據間的關聯：將復雜的、海量的、非結構性的長城軍事防御體系的遺產數據轉化成易于理解、易于識別的圖形圖像，并支持交互瀏覽的系統。功能處理方面，它能夠?qū)崟r(shí)幫助前臺用戶直觀查看遺產的時空演化等情況、后臺管理員能高效方便的提交數據。數據管理方面，因?yàn)橄到y(tǒng)采用分層架構的原因，因此能夠?qū)崿F(xiàn)全國范圍內統一時空框架結構下的長城遺產多元數據等相關數據庫的存儲，集中管理。在信息采集和傳輸上，它能夠通過互聯網，方便全國各地的系統管理員及時將長城遺產數據進行采集并存儲在中央的數據庫中。

本系統基于Google地圖實現長城數據的可視化。系統的主界面如圖所示。

該可視化系統，是面向能夠支撐從漫長的時間和空間維度對長城這一線性文化遺產進行有效組織、管理及調用等目標，期望通過可視化的呈現方式，提供直觀、科學、準確的數據結果，輔助專家學者進行長城遺產的分析和研究，并為將來長城遺產保護規劃的制定和監督管理提供依據，達到及時反饋、分析、管理和決策。對于長城信息的整合管理及有效利用無疑是具有深遠的意義。該系統目前正在申請軟件測試及軟件著作權。

課題組供稿
